СИСТЕМА УПРАВЛЕНИЯ КОНДЕНСАТОРНОЙ БАТАРЕЕЙ СТАНЦИИ ИСПЫТАНИЙ СИЛОВЫХ ТРАНСФОРМАТОРОВ

Система управления и контроля конденсаторной батареи предназначена для управления силовым электрооборудованием, коммутирующим блоки конденсаторов при проведении тепловых испытаний трансформаторов и трансформаторного оборудования.

СУ предназначена для управления и контроля следующих объектов:

• камер сборных одностороннего обслуживания КСО-285 УХЛ4 10 кВ;
• выключателей вакуумных ВБЧЭ10. СУ обеспечивает:
• дистанционное включение и отключение ячеек КСО-285 и вакуумных выключателей типа ВБЧЭ10;
• включение вакуумных выключателей по определенной схеме из списка;

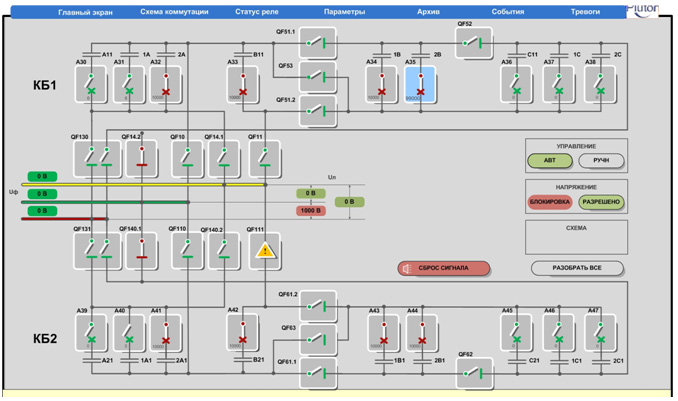

• беспрерывную индикацию в режиме реального времени состояния вакуумных выключателей на мнемосхеме промышленного компьютера;
• индикацию тока в каждой ячейке КСО; • индикацию текущих параметров входного фазного напряжения;
• сигнализацию при перенапряжениях в сети;
• архивирование сигналов - отображение параметров тока и напряжения в графическом виде;
• блокировку напряжения во время коммутации и в случае возникновения режима максимальной токовой защиты (МТЗ).

УСТРОЙСТВО

Система управления в своем составе имеет:

1. Микропроцессорные реле N-DIN-F (модуль RMB и панель FFP), управляющее вакуумными выключателями.

Реле выполняют следующие функции:

  • защита по максимальному току (МТЗ);
  • сбор сигналов о состоянии ячеек;
  • управление включением и отключением ячеек;
  • контроль собственного состояния;
  • контроль тока ячеек.

Микропроцессорные реле соединяются по RS485-интерфейсу и образуют сеть из 18 реле и промышленного контроллера.

2. Программируемый промышленный контроллер в составе:

  • ЦПУ;
  • интерфейсный модуль;
  • модули аналоговых входов;
  • измерительные преобразователи;
  • преобразователь интерфейса RS 232/485;
  • вспомогательное оборудование.



3. Шкаф с промышленным компьютером в составе:

  • промышленный компьютер с программным обеспечением;
  • источник бесперебойного питания;
  • преобразователь интерфейса RS232/485;
  • монитор с удлинителем сигнального кабеля (3 м);
  • мышь и клавиатуру с удлинителями кабеля (3 м);
  • вспомогательное оборудование.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

 Наименование параметра

Значение

 1. Входное питающее напряжение (Uвх) однофазное, В

220 +10/-15 %

 2. Частота входного напряжения, Гц

50 ± 2 %

 3. Вспомогательное напряжение, В

24

 4. Степень защиты шкафа промышленного компьютера по ГОСТ 14254-80

 IP 21

 5. Срок службы не менее, лет

15

 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Наименование параметра

 Значение

 1. Высота размещения над уровнем моря

 до 1000 м

 2. Диапазон рабочих температур

  -400С …+300С

 3. Диапазон температур хранения

 400С …+400С

 4. Верхнее значение относительной влажности при 35 °С

 98%

 5. Окружающая среда  Взрывобезопасная, не содержащая химически активные газы и пары в концентрациях, разрушающих изоляцию
