Система управления разгрузочным комплексом СУРК

Система управления разгрузочным комплексом, который является крупным и достаточно сложным подъемно-транспортным механизмом, предназначена для управления технологическим процессом разгрузки (надвига и опрокидывания) четырёхосных полувагонов парка МПС грузоподъёмностью 65…93 т., а также процессом дробления выгруженного материала (в основном угля или кокса).

Обеспечивает оптимальное управление в различных режимах всеми механизмами и другими объектами разгрузочного комплекса:

• вагоноопрокидывателем боковым стационарным ВБС-93АМЛ;
• вагонотолкателем ВТ-4Л(д);
• машиной дробильной молотковой МДМ-2500;
• путевым и вспомогательным оборудованием.

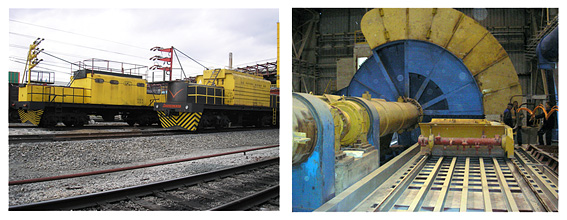

Рис. 1. Вагонотолкатель ВТ-4Л(д) (слева), вагоноопрокидыватель и машина дробильная молотковая МДМ-2500 (справа)

Функционально СУРК состоит из следующих устройств и систем:

• программируемого логического контроллера (ПЛК);
• двух рабочих станций (РС);
• пультов и ящиков управления машин разгрузочного комплекса с органами управления, сигнализации;
• полевого оборудования (путевых выключателей, датчиков, звуковой и световой сигнализации на площадках);
• шкафов с различным силовым электрооборудованием, преобразователями частоты и преобразователями постоянного тока;
• шкафа для подключения к системе управления верхнего уровня.

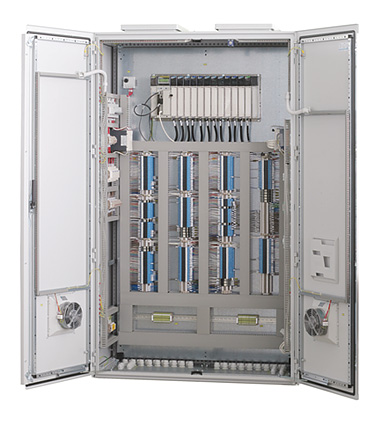

Сигналы с пультов, ящиков управления, шкафов управления, датчиков, путевых выключателей подводятся непосредственно в шкаф управления СУРК.

Обмен данными между ПЛК и рабочими станциями осуществляется по сети Ethernet.

Управление главными приводами машин разгрузочного комплекса осуществляется по шине Modbus Plus.

Рабочие станции, источник бесперебойного питания, автоматические выключатели распределения питания системы управления расположены в шкафах рабочих станций (ШРС).

В ШРС также находится коммутатор Ethernet с портами для подключения ВОЛС (волоконно-оптической линии связи).

Мониторы рабочих станций, органы управления и сигнализации машин разгрузочного комплекса расположены на пультах управления ПУ ВБС-93АМЛ и ПУ КППТ-630-3Т.

С ПУ ВБС-93АМЛ (пульта управления вагоноопрокидывателем) осуществляется также управление машиной дробильной.

Местное управление машинами и отдельными механизмами машин разгрузочного комплекса осуществляется посредством пультов и ящиков управления, расположенных на площадках возле машин или на путях в районе сцепки.

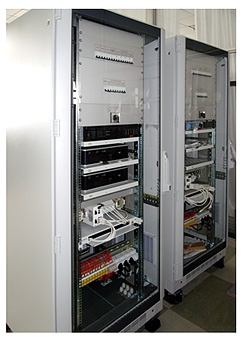

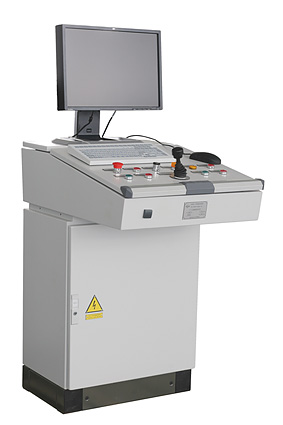

Рис. 3. Шкаф рабочих станций ШРС                                    Рис. 4. Пульт управления ПУ КППТ-630-3Т

Для удобства управления и эксплуатации рабочие станции оснащены различными экранами с удобными и понятными изображениями, подобными к показанному на рис. 6.

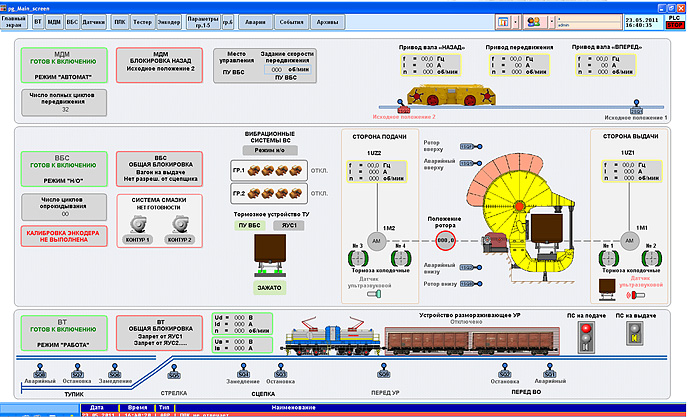

Рис. 6. «Главный экран». Общий вид.
