ЗАРЯДНО-ВЫПРЯМИТЕЛЬНОЕ УСТРОЙСТВО ВТЕУ

Зарядно-выпрямительное устройство УБП и ВТЕУ предназначено для преобразования переменного тока в регулируемый постоянный ток для заряда аккумуляторных батарей и питания потребителей постоянным напряжением как в буферном включении с аккумуляторной батареей, так и непосредственно.

УБП разработаны и изготавливаются на номинальные выходные напряжения 30; 60; 110 и 220В, номинальные токи 5; 10А. Питающее напряжение переменное однофазное 220 В, 50 (60) Гц.

УБП реализован по принципу импульсного преобразователя-стабилизатора с высокой частотой модуляции.

ВТЕУ разработаны и изготавливаются на номинальные выходные напряжения 30; 60; 110; 230; 320 и 440 В. На номинальные токи 10; 25; 50; 100; 150 А. Регулировка выходного напряжения плавная от 5% номинального до 110% номинального. Питающее напряжение переменное однофазное 220 В или трехфазное 380 В, 50 (60) Гц.

УБП и ВТЕУ обеспечивают IU-характеристику выходного напряжения в соответствии с DIN41773 при работе с аккумуляторными батареями.

Отклонения выходного тока в режиме стабилизации выходного тока не превышают ± 1 % от величины уставки выходного тока при допустимых отклонениях напряжения питающей сети. Отклонения выходного напряжения в режиме стабилизации выходного напряжения не превышают ± 1 % от величины уставки выходного напряжения при допустимых отклонениях напряжения питающей сети.

Коэффициент пульсаций выходного напряжения не более 0,08 без емкостного фильтра на выходе и не более 0,04 при установленном емкостном фильтре при работе на активную нагрузку, номинальном выходном токе и номинальном выходном напряжении.

ВТЕУ (далее «Выпрямитель») обеспечивает параллельную работу с аналогичными вы¬прямителями на общую нагрузку. Динамически и термически устойчив к токам внут¬ренних и внешних коротких замыканий.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ВЫПРЯМИТЕЛЯ

• повышенная надежность выпрямителя благодаря микропроцессорной системе управления и гальванической развязке от питающей сети;
• обеспечение нескольких режимов работы и нескольких логик управления;
• автоматическая подача напряжения на нагрузку по заданным параметрам при пуске, работе и переключении выпрямителя;
• наличие сервисных программ по наладке, ремонту и контролю параметров выпрямителя;
• полный контроль параметров и защита выпрямителя и нагрузки во всех реальных аварийных режимах.

УСТРОЙСТВО ВЫПРЯМИТЕЛЯ ТИПА ВТЕУ1-100/230-УХЛ4

Выпрямитель ВТЕУ1-100/230-УХЛ4 состоит из следующих функциональных систем:

• силовой схемы;;
• системы защит;
• системы управления, индикации и сигнализации.

Силовая часть в своем составе содержит устройство ввода, согласующий и развязывающий входной трансформатор, вторичные обмотки которого имеют отводы на два разных напряжения, контакторы, подключающие необходимые обмотки в зависимости от режима работы, выпрямительный тиристорный мост, LC-фильтр. Питание выпрямителя осуществляется от сети переменного тока напряжением 380 В, частотой 50 Гц.

Каждый тиристорный модуль установлен на индивидуальный охладитель. Для контроля теплового режима на каждом охладителе установлен термодатчик.

В выпрямителе предусмотрено ряд защит, отключающих выпрямитель при возникновении аварийных ситуаций, как в нагрузке, так и в выпрямителе:

• защита от внутренних и внешних коротких замыканий;
• защита от короткого замыкания в силовом трансформаторе;
• защита при исчезновении тока заряда;
• защита по максимально допустимому выходному напряжению;
• перегрев силовых тиристоров;
• неправильное подключение аккумуляторной батареи;
• неправильное чередование фаз входного напряжения;
• защиту при просадке или пропадании входного силового напряжения, а также повторное включение выпрямителя при восстановлении сети;
• ряд защит по контролю состояния отдельных элементов системы управления;
• защиту при неисправностях в системе питания выпрямителя.

Микропроцессорная система управления выпрямителя обеспечивает:

•  задание необходимого режима работы, параметров и т.п. от кнопок пультового терминала и ручек (кнопок) на двери шкафа с контролем вводимых величин на его дисплее ( 2-х строчный 16-ти разрядный ЖКИ);
•  обработку входных аналоговых, дискретных сигналов и формирование импульсов управления силовыми ключами выпрямителя, а также формирование ряда сигналов типа «сухой» контакт для цепей защиты и индикации Заказчика;
•  автоматическую подачу напряжения на нагрузку при пуске, работе и останове выпрямителя в соответствии с заданными параметрами;
•  связь по последовательному интерфейсу CAN с системой верхнего уровня;
•  сервисные режимы работы для наладки, ремонта и контроля систем выпрямителя.

Все задачи системы управления выполняются программно – аппаратным способом.

Задания на амплитуду выходного тока и напряжения в систему управления задается от кнопок терминала пультового или соответствующих переключателей на двери шкафа с контролем по дисплею.

На двери шкафа расположены измерительные приборы – вольтметр и амперметр, для измерения выходного напряжения и тока выпрямителя.

Выпрямитель имеет систему контроля сопротивления изоляции выходных шин «+» и « - » относительно «земли».

РЕЖИМЫ РАБОТЫ

Режим работы выпрямителя по величине выходных параметров задается от переключателя «Режим работы», установленного на двери шкафа. Можно задать два режима работы выпрямителя:

• «Подзаряд»;
• «Дозаряд».

Уставка по напряжению может регулироваться в пределах от 0,7 до 1,3 номинального выходного напряжения данного режима.

Уставка по току нагрузки может регулироваться в пределах от 0,05 номинального до 1,1 номинального выходного тока.

Сервисные режимы задаются от кнопок пультового терминала.

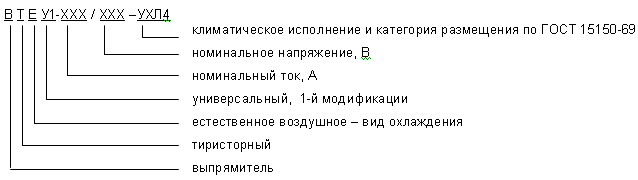

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ВТЕУ

ОБЩИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ

Конструктивно выпрямитель выполнен в виде шкафа из листовой стали с двухсторонним обслуживанием, со степенью защиты не ниже IP43 в соответствии с ГОСТ 14254-96. На передней двери шкафа расположены органы управления, в том числе терминал пультовый, измерительные приборы и лампы сигнализации.

Охлаждение силовых модулей воздушное естественное. Силовой понижающий трансформатор установлен внутри шкафа. Сглаживающий фильтр установлен на выходе выпрямителя.

Подвод кабелей внешних подключений осуществляется через отверстия в днище шкафа, уплотненными гермовводами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ВТЕУ1-100/230-УХЛ4

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

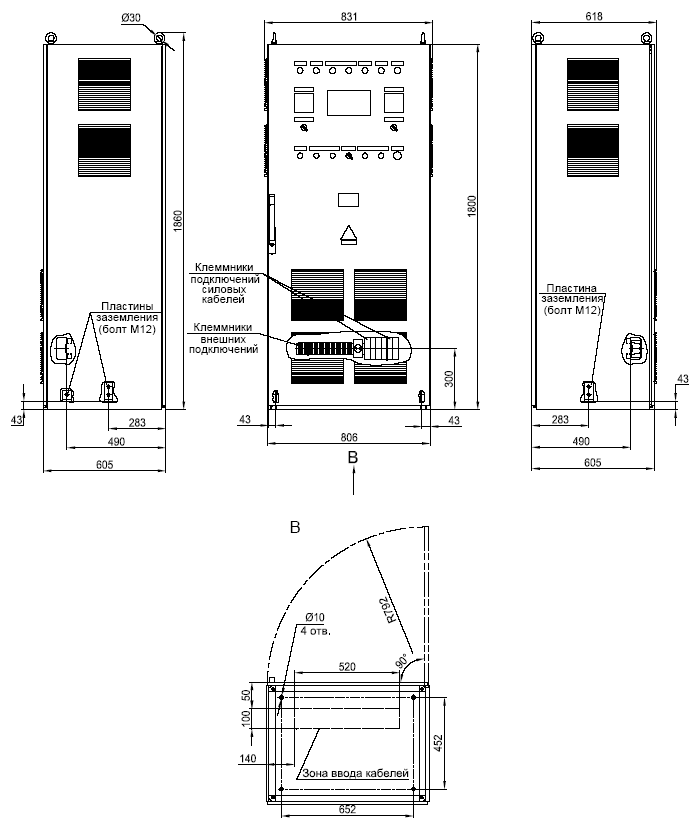

ГАБАРИТНЫЙ ЧЕРТЕЖ ВТЕУ1-100/230-УХЛ4
