РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА
ПОСТОЯННОГО ТОКА СЕРИИ РУ-825
ДЛЯ ТУННЕЛЕЙ И ДЕПО МЕТРОПОЛИТЕНА

Распределительные устройства предназначены для работы в депо и туннелях метрополитена для приема и распределения электроэнергии номинальным напряжением 825 В.

Отличительные особенности:

• высокая степень надежности;
• малые габаритные размеры и масса;
• удобство обслуживания;
• минимальные затраты времени на обслуживание;
• минимальная вероятность возникновения пожаров.

Силовая часть распределительных устройств выполнена по технологии необслуживаемых контактных соединений. Использованы специальные компенсирующие устройства немецкого производства, которые стабилизируют прижим составных частей контактных соединений, независимо от температуры окружающей среды и температуры нагрева составных частей. Благодаря этому при эксплуатации оборудования нет необходимости в периодической подтяжке, зачистке контактных соединений. Стабилизация контактного соединения повышает пожаробезопасность распределительных устройств.

Все элементы стандартизованные, прошли типовые испытания, изготавливаются серийно. Основные компоненты шкафов соответствуют требованиям ГОСТ 22789, а также требованиям международных стандартов и правил.

Степень защиты распределительных устройств на штатном месте IP54 в соответствии с ГОСТ 14254 (кроме мест выхода шин к контактному рельсу). Рабочее положение устройств вертикальное. Ввод кабелей осуществляется сверху через крышу через гермовводы (или по требованию заказчика).

В устройствах предусмотрено стационарное освещение мест коммутации внешних силовых цепей и обслуживания контактных соединений.

В оборудовании применены разъединители типа EST (Германия), имеющие уникальную конструкцию контактной системы с двойным разрывом и самозачищающимися контактами, что позволяет выполнить подключение силовых цепей к шине без механических усилий. Разъединители имеют уменьшенный габарит и высокие эксплуатационные характеристики. Обжимной принцип включения (не рубящий), исключает механические нагрузки при включении разъединителя.

Разъединители имеют ручной привод и бесшумный электропривод мощностью 18 Вт.

Применение разъединителей с сервоприводами, управляемых системой автоматики исключает человеческий фактор и снижает риск повреждения оборудования при выполнении неправильных действий человеком.

Исключение попадания пыли в оборудование при степени защиты IP54 снижает эксплуатационные расходы на обслуживание, повышается надежность работы, так как пыль является причиной перекрытия цепей, находящихся под напряжением по поверхности изоляции. Данное решение значительно повышает пожарную безопасность распределительных устройств.

Состав изделий линейки для туннелей:

1. Распределительное устройство с линейным разъединителем РУ-825ЛР (с моторным и ручным приводом);
2. Распределительное устройство присоединения кабелей РУ-825ПК (левое и правое исполнения);
3. Распределительное устройство питания контактного рельса РУ-825ПР;
4. Распределительное устройство с закорачивающим контактором РУ-825ЗК.

Состав линейки изделий для депо:

1. Распределительное устройство с линейным разъединителем РУ-825ЛР (с моторным и ручным приводом) наружной установки;
2. Распределительное устройство переключения с разъединителями РУ-825ПП (наружной установки);
3. Распределительное устройство секционирования с разъединителями РУ-825СР (наружной установки);
4. Распределительное устройство распределения и секционирования РУ-825РС (внутренней и наружной установки).
5. Распределительное устройство присоединения кабелей РУ-825ПК (левое и правое исполнения, наружной установки).

РУ-825ЛР, РУ-825ПК, РУ-825ЗК, РУ-825ПП изготовливаются в виде отдельного металлического шкафа одностороннего обслуживания (используются конструктивы производства RITTAL, Германия).

РУ-825ПР, РУ-825СР и РУ-825РС выполнены как комплектное устройство, состоящее из нескольких металлических шкафов, соединенных между собой.

Коротко о составе устройств - см. Таблицу 1.

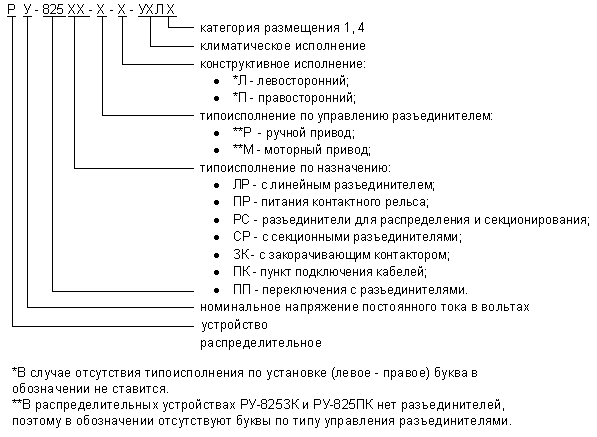

Структура обозначения типоисполнения распределительных устройств серии РУ-825 для тоннелей и депо
